MODELLIAMO CON TRAINSIM MODELER - Pagina 49
- MODELLIAMO CON TRAINSIM MODELER
-
Re: MODELLIAMO CON TRAINSIM MODELER
da RobitailleFan » 18 apr 2025, 11:42
Se ho capito bene vorresti creare qualcosa di simile al casello che avevo fatto io. Il trucco sta nel creare il lato già diviso: quando imposti il nuovo oggetto (che sia un parallelepipedo o un tubo) puoi crearlo con delle facce già suddivise, cosa che ovviamente ti aiuta molto per ottenere delle cose che vuoi. Ad esempio la casa è fatta creando un parallelepipedo (6 facce) di cui quelle sul lato corto (asse X) sono già suddivise in 2.
Con il comando "Split/Subdivide) invece il programma ti genera una suddivisione del poligono ma non a metà come per creare appunto la casa ma, di solito, in più poligoni con il vertice comune al centro della faccia.
Se non ti è chiaro cosa intendo domani posso farti qualche esempio "visivo", cosa che adesso mi è impossibile. -
Re: MODELLIAMO CON TRAINSIM MODELER
da paolodangelo » 18 apr 2025, 13:05
RobitailleFan ha scritto:Se ho capito bene vorresti creare qualcosa di simile al casello che avevo fatto io. Il trucco sta nel creare il lato già diviso: quando imposti il nuovo oggetto (che sia un parallelepipedo o un tubo) puoi crearlo con delle facce già suddivise, cosa che ovviamente ti aiuta molto per ottenere delle cose che vuoi. Ad esempio la casa è fatta creando un parallelepipedo (6 facce) di cui quelle sul lato corto (asse X) sono già suddivise in 2.
Con il comando "Split/Subdivide) invece il programma ti genera una suddivisione del poligono ma non a metà come per creare appunto la casa ma, di solito, in più poligoni con il vertice comune al centro della faccia.
Se non ti è chiaro cosa intendo domani posso farti qualche esempio "visivo", cosa che adesso mi è impossibile.
Grazie! è proprio questo il punto , creare con facce già suddivise, non sò come farlo, se, quando hai tempo, mi fai l'esempio visivo, te ne sarei grato.( devo realizzare statici 3D della route che stò terminando).
Paolo -
Re: MODELLIAMO CON TRAINSIM MODELER
da bullo84 » 18 apr 2025, 13:31
Quando crei il cubo e gli dai le misure, a fianco sulla dx c'è una colonna denominata section con un numero scritto che di default è 1. Quello è il numero di sezioni in cui è diviso il cubo. Se vuoi fare una casa, con tetto spiovente, devi mettere un 2 tra le sezioni dell'asse y -
Re: MODELLIAMO CON TRAINSIM MODELER
da paolodangelo » 18 apr 2025, 15:03
bullo84 ha scritto:Quando crei il cubo e gli dai le misure, a fianco sulla dx c'è una colonna denominata section con un numero scritto che di default è 1. Quello è il numero di sezioni in cui è diviso il cubo. Se vuoi fare una casa, con tetto spiovente, devi mettere un 2 tra le sezioni dell'asse y
Mille grazie Riccardo, a buon rendere.
p.s. che figura, era di una semplicita disarmante.
Paolo -
Re: MODELLIAMO CON TRAINSIM MODELER
da RobitailleFan » 18 apr 2025, 17:23
paolodangelo ha scritto:...
p.s. che figura, era di una semplicita disarmante.
Paolo
Nessuno nasce "imparato" ...
-
Re: MODELLIAMO CON TRAINSIM MODELER
da paolodangelo » 18 apr 2025, 17:29
RobitailleFan ha scritto:paolodangelo ha scritto:...
p.s. che figura, era di una semplicita disarmante.
Paolo
Nessuno nasce "imparato" ...
" ...Con il comando "Split/Subdivide) invece il programma ti genera una suddivisione del poligono ma non a metà come per creare appunto la casa ma, di solito, in più poligoni con il vertice comune al centro della faccia...."
ecco un'altra cosa che devo fare......
faccio una prova e poi ti dico....
-
Re: MODELLIAMO CON TRAINSIM MODELER
da RobitailleFan » 18 apr 2025, 21:58
Allora, riassumendo:

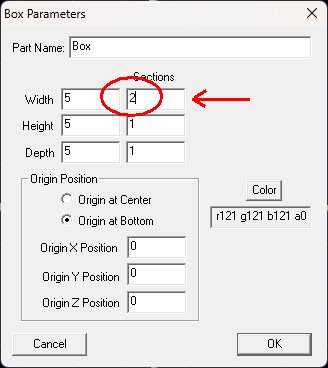

1. Se vuoi un parallelepipedo a più poligoni per faccia devi impostarlo in maniera nativa quando lo crei:- Creazione a più facce.jpg (21.39 KiB) Visto 136 volte
2. Se invece vuoi suddividere il poligono dopo averlo creato lo devi fare con questo comando:- Subdivide Poly.jpg (87.13 KiB) Visto 136 volte
che ti darà come risultato un poligono suddiviso in 4 parti con vertice al centro- Poly Subdivided.jpg (32.5 KiB) Visto 136 volte
Spero ora ti sia abbastanza chiaro -
Re: MODELLIAMO CON TRAINSIM MODELER
da RobitailleFan » 19 apr 2025, 11:23
Per fare la Piramide di Caio Cestio, ad esempio
No, scherzi a parte, non credo serva a molto, io la ho utilizzata per fare il terminale delle colonne dei miei muretti e basta:- Muro.jpg (131.2 KiB) Visto 114 volte
-
Re: MODELLIAMO CON TRAINSIM MODELER
da timetable57 » 19 apr 2025, 12:45
Non vorrei insistere, specie davanti ai miei maestri che conoscono più trucchi di Giobbe, ma per un principiante consiglierei direttamente la modellazione con G-Max. È più complete -
Re: MODELLIAMO CON TRAINSIM MODELER
da bullo84 » 19 apr 2025, 16:00
Guido: ti posso confutare in mille modi quelli che tu hai appena scritto, ma non penso che gmax sia così completo quando non crea nemmeno gli sd in automatico,non ti immette gli oggetti nel ref in automatico, non ti crea nemmeno un eng o un Wat in automatico.
Per un principiante la completezza con le booleane è nulla se per texturizzare poi devo diventare matto. Tsm è piú basilare ma moooolto piú intuitivo e facile rispetto a gmax.
Ultima cosa, ma questa prendila sul ridere, sei off topico!
-
Re: MODELLIAMO CON TRAINSIM MODELER
da timetable57 » 20 apr 2025, 21:50
Nessun problema Riccardo e mi scuso. I problemi che hai elencato sono comunque banali da risolvere. E' anche vero che oramai i vari files elencati li gestisco oramai in automatico. BUONA PASQUA A TUTTI
